AVMATRIX FE1121 Оптоволоконний подовжувач 3G-SDI сигналів.

Гарантія 2 роки.

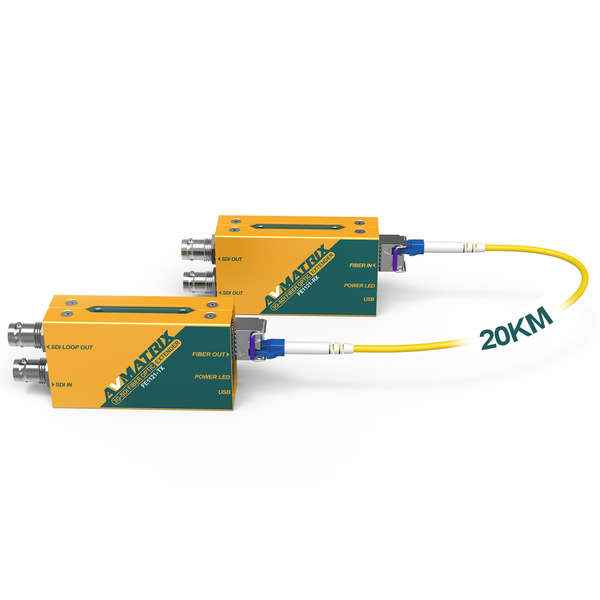

Комплект передавача та приймача для передачі сигналів 3G-SDI на відстань до 20 км для одномодового волокна (багатомодове волокно також можна використовувати, але на більш коротких відстанях), у приладах встановлені оптичні SFP модулі з роз'ємами LC.

Підтримуються всі роздільні здатності SDI-форматів до 1080p зі звуком і метаданими, а також рівень A і рівень B. При своїх компактних розмірах оснащений наскрізним виходом SDI (передавач) та двома виходами SDI (приймач).

Конектори та інтерфейси

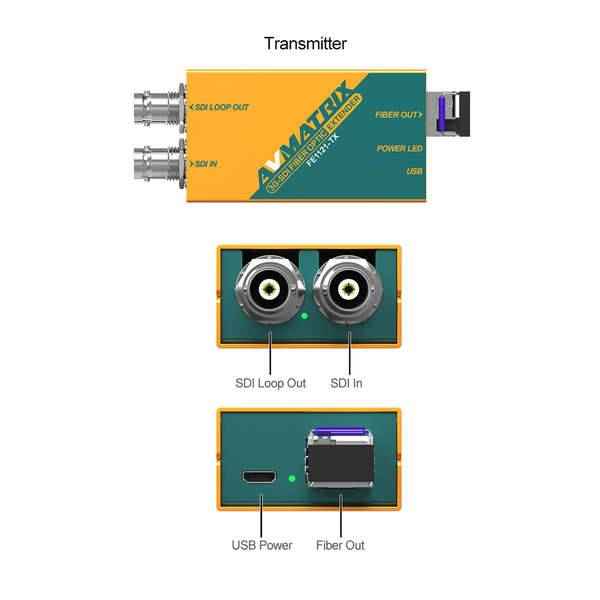

• Відеовхід SDI передавача: 1 Ч SD/HD/3G-SDI (75 BNC)
• Наскрізний вихід SDI передавача: 1 Ч SD/HD/3G-SDI (75 Ом, BNC)
• Оптичний вихід передавача: SFP-модуль із роз'ємом LC

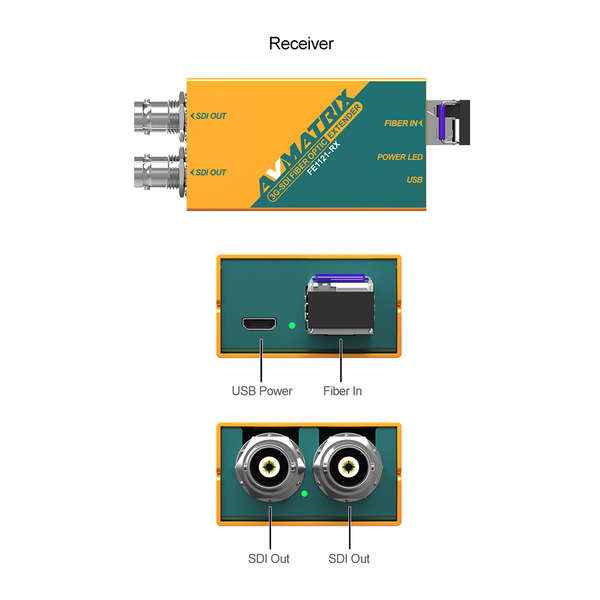

• Оптичний вхід приймача: SFP-модуль із роз'ємом LC
• Відеовихід SDI приймача: 2 Ч SD/HD/3G-SDI (75 Ом, BNC)
• USB Type-C: живлення та оновлення програмного забезпечення
• Світлодіодний індикатор: стан живлення та сигналу

Технічні стандарти та характеристики

Оптичний модуль

• Модуль SFP: з можливістю «гарячої» заміни
• Тип роз'єму: LC
• Тип оптоволокна: одномодове (Single-mode)
• Довжина хвилі: 1310 нм
• Макс. пропускна здатність: 3 Гбіт/с
• Оптична потужність передачі: -2,3 дБм
• Чутливість приймача: -16 дБ
• Максимальна відстань: 20 км (12,5 миль) для 3G (1080)
• Відповідність вимогам до оптоволокна: SMPTE 297M 2006

Стандарти SDI та відео

• Підтримка рівнів: Рівень A та рівень B
• Стандарти SMPTE / ITU: SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 296M, SMPTE 274M, SMPTE 425M, ITU-R BT.656, ITU-R BT.601
• Автоматичне перемикання SDI: Автоматичне розпізнавання форматів SD, HD та 3G-SDI
• Відеоінтерфейс SDI: SD/HD/3G-SDI
• Колірний простір SDI: YUV, RGB
• Вирівнювання та відновлення (re-clocking): Так; вхід і вихід SDI забезпечують максимальну ефективність передачі на відстань до 120 м для стандарту 3G-SDI

Аудіо

• Підтримка аудіо: 16-канальне вбудоване аудіо SDI

Живлення та фізичні параметри

Живлення

• Інтерфейс: USB Type-C
• Споживана потужність: передавач 1,5 Вт, приймач 1,5 Вт
• Діапазон напруги: 3,35 В (постійний струм)

Фізичні характеристики та умови експлуатації

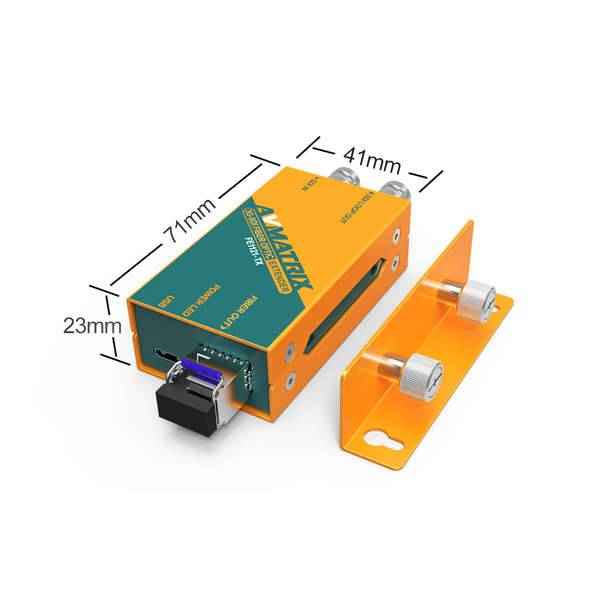

• Розміри: 71 Ч 41 Ч 23 мм
• Вага нетто: 200 г (передавач) + 200 г (приймач)
• Вага брутто: 800 г
• Робоча температура: 0 60
• Температура зберігання: -10 70
• Відносна вологість: 0% 90% (без конденсації)

Комплектація

• FE1121-TX (передавач 3G-SDI по оптоволокну)
• FE1121-RX (приймач 3G-SDI по оптоволокну)
• 2 спеціальні адаптери живлення 5 В
• 2 USB-кабелі
• 2 монтажні кронштейни
